طريقة التقاط 4 اقمار بطبق واحد باستعمال ادوات بسيطة

اردت ان اشارككم تجربتي بالصور في طريقة التقاط 4 اقمار بطبق واحد وباستعمال وسائل متواضعة في لكي أبين انه ليس شرط ان تستعمل وسائل متطورة ومسطرة ذات كذا وكذافقط خشبة متينة وبعض الادوات ستشاهد كل الاقمار بحول الله الموضوع بغرض تناقل الخبرات

طريقة التقاط 4 اقمار بطبق واحد

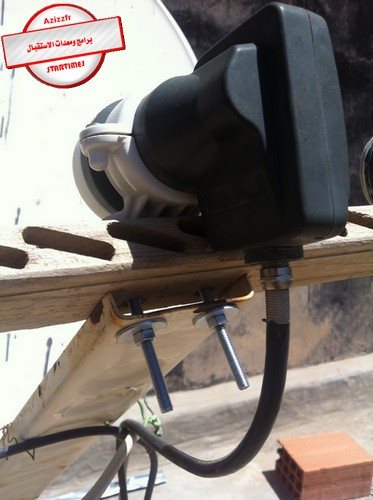

1- ضبط الطبق على قمر Eutelsat W3 ذو ال7 درجات 7E وذلك لتقسيم المسافة بين النيلسات والاسترا فلو تضبط مثلا الطبق على الاسترا سيكون صعب شوي التقاط كل ترددات النيل سات يتم تثبيت اللاقط كما في الصورة:

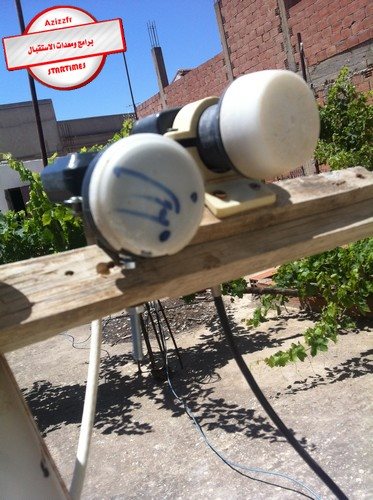

2- بعد ذلك نقوم بوضع اللواقط كما في الصورة مع مراعاة درجة علو كل لاقط حسب جودة الاشارة:
3- ستكون المسافة بين كل لاقط تقريبا كالتالي:
الحساب يكون من فوق منتصف اللاقط الى فوق منتصف اللاقط الاخر:
المسافة بين الاوتلسات والنيلسات = 21 سم
المسافة بين الاوتلسات والهوتبيرد = 11 سم
المسافة بين الاوتلسات والاسترا = 20 سم
المسافة بين النيلسات واسترا = 40 سم المسافة بين النيلسات والهوتبيرد = 31,5 سم
المسافة بين الاسترا والهوتبيرد = 8,5 سم
الصورة تبين موضعي الاسترا والهوتبيرد:

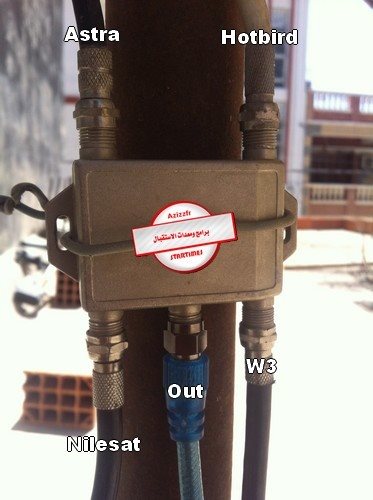

4- تمرير الكوابل الى السويتش ومن السويتش الى جهاز الارسال كما في الصورة:
5- النتيجة :كل القنوات وباشارة جيدة استعمل سيرفر جهاز Geant 2500 hd  اليكم صور لبعض القنوات HD وSD

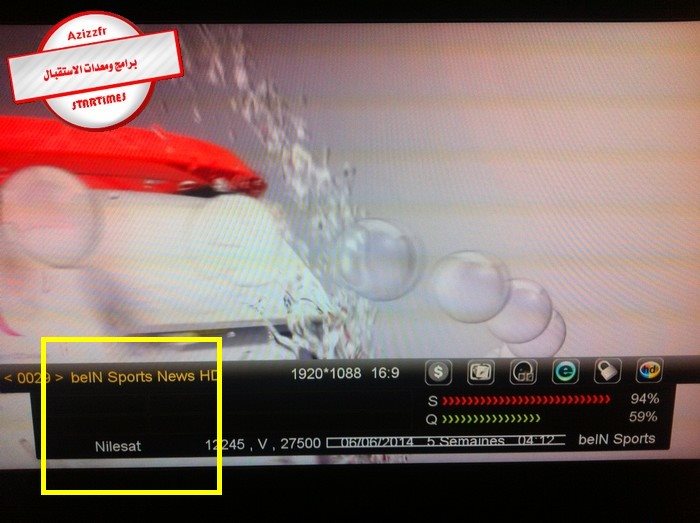

 nilesat

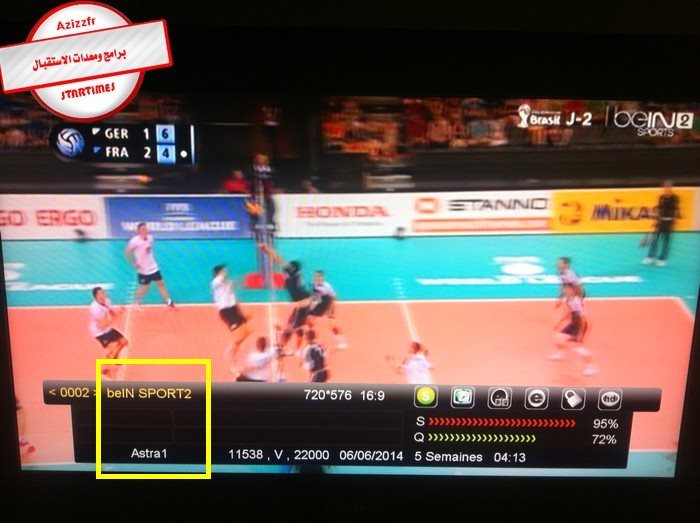

astra

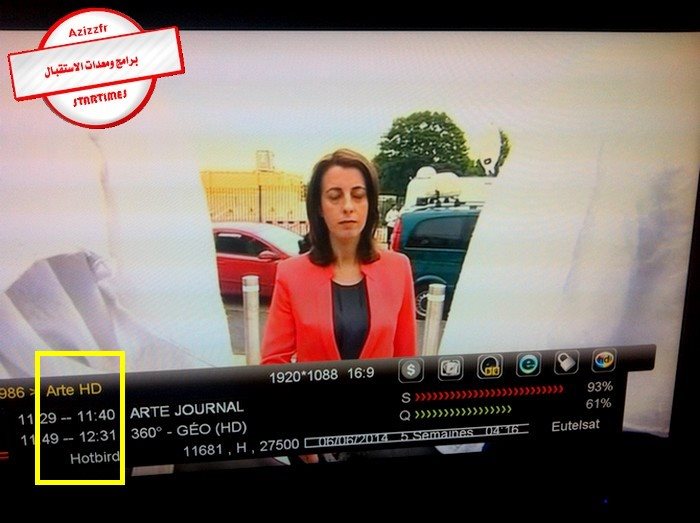

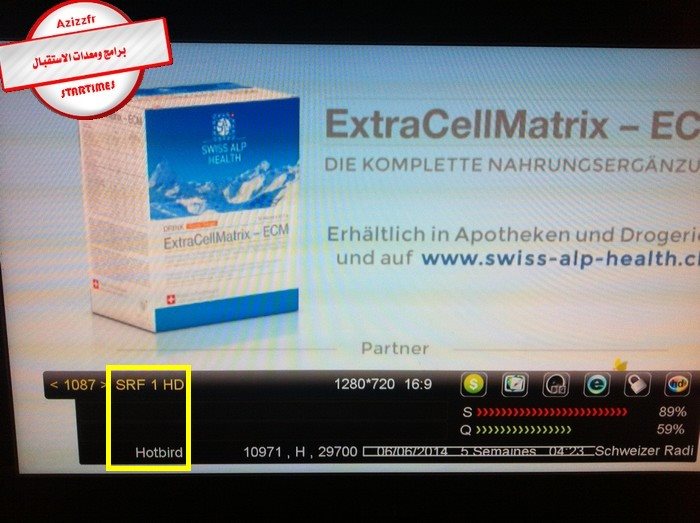

hotbird

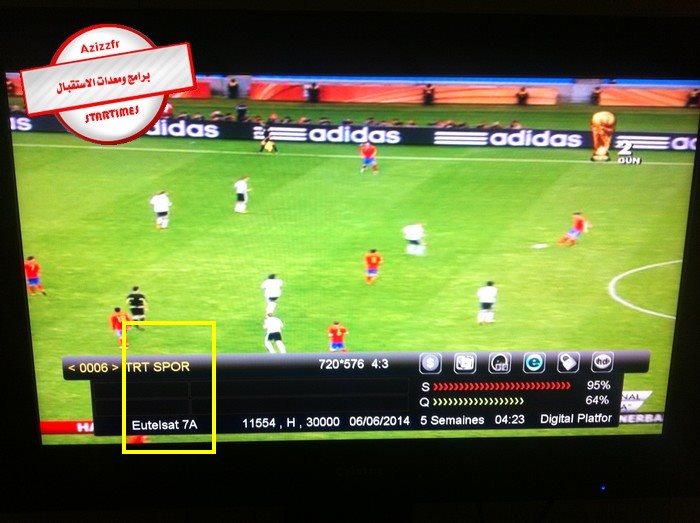

Eutelsat w3

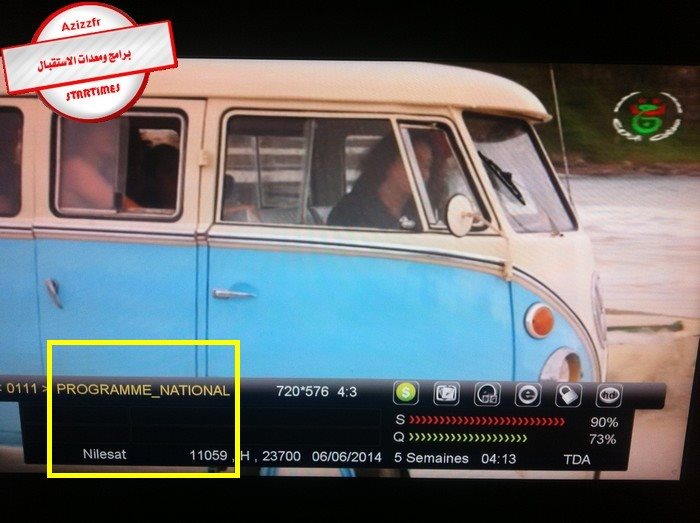

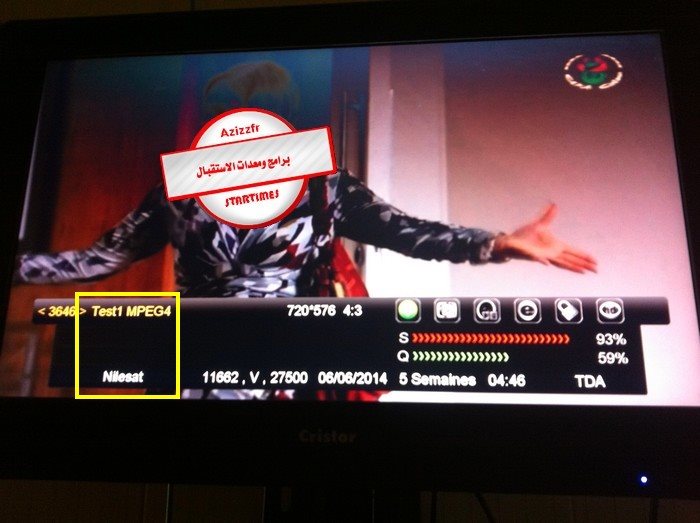

حتى التردد الجديد للارضية الجزائرية تم التقاطه:

الى هنا نأتي الى نهاية الموضوع  اتمنى انكم استفدتم
منقول من منتديات ستارتايمز
